Este tipo de cota lo usamos cuando tenemos que acotar distancias que NO SON PARALELAS A LOS EJES X o Y.

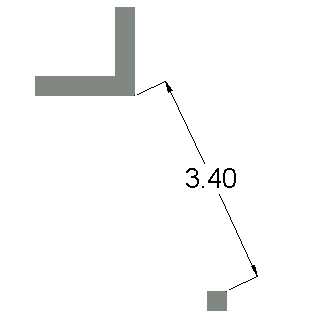

No importa el ángulo que tenga la cota, incluso podemos medir dos puntos cualquiera de la pantalla. La cota será paralela a la distancia entre ellos (ver Figura 8)

Figura 8.

1. Cargar el comando

Desde la barra de menús: Dimension - Aligned. Caja de herramientas: ver ícono. Ventana de comandos: teclear Dimaligned - Enter. Menú en pantalla: DIMENSION - Aligned. Atajo de teclado: dimali - Enter. Figura 9.

Los pasos para poner la cota: seleccionar los puntos y Ubicación de la Cota, funcionan exactamente igual que en Cotas Lineales.

Cotas generales

Cuando tenemos que acotar un dibujo en su totalidad, podemos hacerlo automaticamente sin necesidad de marcar las cotas una por una (Dimcontinue).
Si la acotación tenemos que hacerla respecto de ejes de referencia, por ejemplo ejes de replanteo, tenemos dos opciones: Dimordinate y Dimbaseline (ver Figura 10)

Figura 10.
