Este capítulo capacita en las nociones básicas sobre el uso del programa para tener un buen punto de partida: descripción de la pantalla principal, las opciones de configuración, los asistentes para dibujar y el sistema de ayuda.

Introducir órdenes

Hay cinco formas distintas de introducir órdenes en AutoCAD, estas son:

Desde la barra de menús Caja de herramientas : íconos Ventana de comandos : teclear comandos Menú de pantalla : para los que extrañan versiones anteriores Atajo de teclado : para los que están apurados.

Comandos Tenemos distintos caminos para cargar el mismo comando, con el tiempo elegimos el que nos sea más cómodo, pero ojo que a algunos sólo llegamos desde la ventana de comandos.

Barra de menús

Desde esta área accedemos a los menús desplegables. Al tocar en cualquiera de ellos se despliega para abajo el menú correspondiente.
Algunas opciones de los menús tienen una flecha a la derecha, con solo poner el cursor sin necesidad de picar se arma una cascada. Ver Figura 1.

Figura 1. Menús desplegables

NEW 2000 Barras de Herramientas Toolbars Se mejoraron las barras de herramientas de AutoCAD (AutoCAD toolbars) para compatibilizarlas totalmente con Microsoft® Office 98.

Caja de herramientas

En la barra de herramientas estándar como en las cajas de herramientas flotantes aparecen los comandos mas usados representados por iconos.
Las cajas de herramientas podemos arrastrarlas y ubicarlas donde nos queden mas cómodas y podemos modificarlas editándolas. Figura 2.

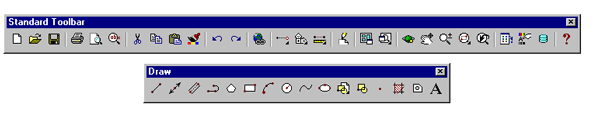

Figura 2. Cajas de herramientas.

¡MIRA VOS! Agregar iconos o cajas de herramientas Podemos elegir nuevas cajas de herramientas además de las que vienen por defecto. Tenemos que ir a la barra de menús y tocar en View - Toolbars. Aparecerá el cuadro de dialogo de la figura 9 y tildando en los casilleros aparecerán en la pantalla las nuevas cajas. Arrastrándolas las ubicamos donde nos guste.

Ventana de comandos

Por defecto esta en la parte de abajo de la pantalla, y podemos definir la cantidad de líneas que queremos ver de ésta.
Siempre aparece la palabra Command:, que quiere decir que AutoCAD esta listo para trabajar y esperando ordenes. Figura 3.
Si un comando tiene opciones, éstas aparecerán en la línea siguiente , lo mismo que cuando nos equivocamos nos informará que pasa.

¡CUIDADO! Ventana de comandos Hay que acostumbrarse a mirar siempre la ventana de comandos, para enterarnos en que anda AutoCAD, muchas veces nos quedamos esperando y no pasa nada, resulta que en la ventana de comandos nos estaba pidiendo algún dato.

Figura 3. Ventana de comandos.

Menú de Pantalla

El menú de pantalla viene desactivado por defecto, pero con solo ir a Preferences, Display y tildarlo se ubicará a la derecha del área gráfica.
En las versiones anteriores era una de las formas mas directas para cargar los comandos, para los que se acostumbraron a este menú y no lo extrañen es que esta la posibilidad de activarlo.

Figura 4. Menú de pantalla.

MENUCTL Para tener acceso al menú de pantalla que corresponde a cada comando, en forma automática cada ves que tecleamos una orden, debe estar activada en "1", la variable Menuctl

Tiene características particulares para su uso:

Las ordenes llevan dos puntos al final, por ejemplo, Line:
Los nombres en mayúsculas nos llevan a un submenú, por ejemplo, EDIT.
Las opciones de una orden aparecen en minúsculas, menos las letras que indican su atajo de teclado, por ejemplo, Color.
La palabra AutoCAD nos permite volver al menú principal.
Las estrellitas **** nos llevan a un submenú en donde están los modos de referencia a los objetos (Midpoint, endpoint, etc.)
La palabra LAST sirve para volver al ultimo menú que estuvimos.

Líneas de la ventana de texto Paras definir la cantidad de líneas que queremos ver en la ventana de comandos debemos ir a: Options - Display - Window Elements - Text line in command line window y escribir el numero de líneas (por defecto es 2).

Atajos de teclado

Todas las ordenes de AutoCAD pueden ser cargadas con una abreviatura de una o dos letras , que tecleándolas y tocando Enter, activan los comandos.
Cuando estamos cancheros es mas rápido dibujar usando los atajos que con cualquier otra forma.
Para conocerlas podemos acceder desde AutoCAD Migration Assistance en el menú Inicio - Programas - AutoCAD Migration Assistance - Command Alias (PGP) Porter, tendremos la lista completa de los atajos por defecto del programa, y la posibilidad de importar los que teníamos en AutoCAD R14.
Si queremos cambiarlos necesitamos un poco de coraje, pero no es difícil, el 2000 no tiene el menú Bonus que tenia el 14 por lo tanto nos quedamos sin el editor interno de los Alias , tenemos que ir al explorador de Windows y buscar en la carpeta ACAD2000 - Support el archivo Acad.PGP, hacemos doble clic y se editara en el block de notas. Ver la Figura 5.

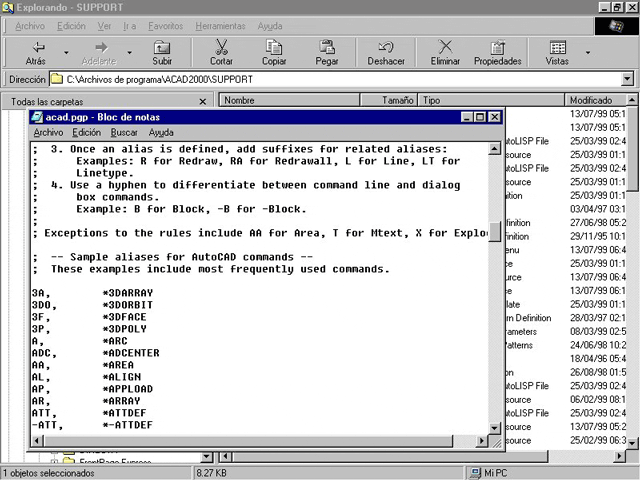

Figura 5. Acad.pgp

Una vez en este lugar podemos modificarlos, borrarlos o agregar alguno que se nos ocurra. La única condición mes respetar el formato de la lista que aparece:
A la izquierda el atajo, dejamos un espacio (Tab) y escribimos el comando con un asterisco (*) adelante, por ejemplo: L *line
Salvamos y salimos, cuando volvamos a entrar a AutoCAD ya funcionará el nuevo comando.

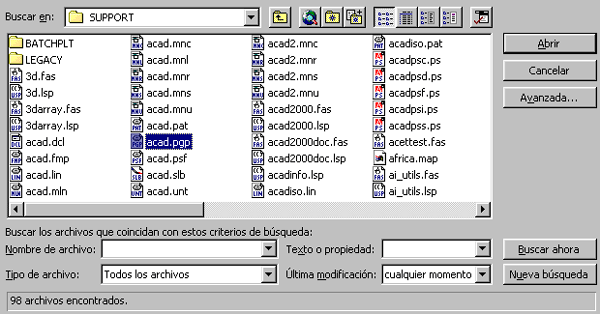

SOLO PARA GENIOS Editar Acad.pgp Para los que se animen, se puede modificar con cualquier editor, incluso desde Word, si ponemos como condición en abrir :"Todos los Archivos" , seleccionamos el Acad.pgp, que esta en la carpeta Support dentro de AutoCAD, y también así podemos cambiar los Alias respetando el formato del asterisco ( * ) y el espacio hasta el nombre completo del comando. Ver Figura 6.

Figura 6. Acad.pgp desde Word

¡MIRA VOS! Los botones del mouse En un mouse de 3 botones : el de la izquierda selecciona y dibuja. El de la derecha : es Enter o Activa el menú especial de referencia de objetos (radares) El del medio : Es Pan ( Mueve la pantalla respecto al dibujo) Si tenemos IntelliMouse, la ruedita es Pan y Zoom. Si tenemos 4 botones : el cuarto es Esc.
