  Chamfer


Este comando hace "chanfles" en las unión de dos líneas.
Puede unir líneas que están separadas con un "chanfle".
Puede cortar dos líneas, para hacer el "chanfle".

Desde la barra de menús: Modify - Chamfer.
Caja de herramientas: ver ícono.
Ventana de comandos: teclear chamfer.
Menú de pantalla: Modify 2 - Chamfer.
Atajo de teclado: cha - Enter.



Figura 29.

  1. "Select first line or ( Polyline/Distance/Angle/Trim/Method):"
    Si seleccionamos directamente, tomará como distancias por defecto las últimas que hayamos cargado. Entonces debemos elegir D - enter, para poder elegir las nuevas D1 y D2 8 (ver Figura 30).
    1 a - "Specify first chamfer distance < actual>:"
    Entrar valor de D1.
    1 b - "Specify second chamfer distance < actual>:"
    Valor de D2.
  2. "Select first line:>"
    Seleccionar la primera línea, que corresponderá a la primera distancia.
  3. "Select second line:>"
    Seleccionar la segunda línea.

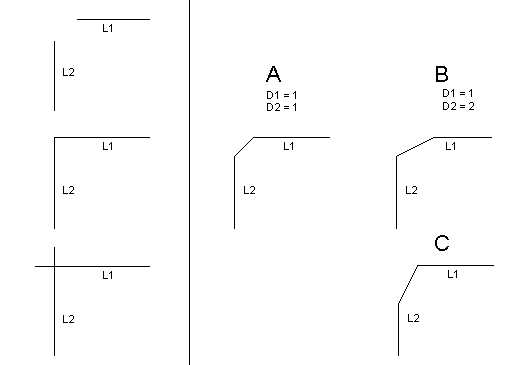

Figura 30.
