Pline

La polilínea es algo así como muchas líneas que se comportan como una sola, es una única entidad, que permite combinar segmentos rectos con curvos.
Permite además definir un grosor (Width), que puede ser distinto al principio y al final.
Se edita tocándola simplemente con el cursor (esto quiere decir que la podemos mover, estirar, deformar, directamente).

1. Cargar el comando

Desde la barra de menús: DRAW - POLYLINE. Caja de herramientas: ver ícono Ventana de comandos: Teclear Pline - Enter. Menú de pantalla: DRAW1 - PLINE. Atajo de teclado: PL - Enter.

2. Dibujar una polilínea

Como si estuviéramos por dibujar una línea nos pide el punto inicial.
A continuación, en la ventana de comando aparecen las variables (Figura 2)

Figura 2.

Nos indica el grosor actual, 0.0000 es el valor por defecto, igual que una línea común.
Si queremos cambiarlo, teclear W - Enter
El ejemplo de la Figura 3 es una pline:

Figura 3.

W inicial: 0.00
W final: 1.00
Dibujo el primer tramo.
W inicial : 0.20
W final: 0.20
Dibujo el segundo tramo.

Arc: si quiero que el siguiente tramo sea una curva.
Close: si quiero que el último punto coincida con el primero.
Halfwidth: si quiero definir un grosor intermedio.
Length: genera un segmento con la misma dirección (ángulo) que el anterior.
Undo: si me equivoco, vuelvo atrás sólo el último tramo.

Si después de dibujar la primera parte quiero seguir con una curva, selecciono arc (a - Enter).
Para volver a una recta: L - Enter (ver Figura 4)

Figura 4.

3. Editar una polilínea

Si terminé de dibujar y quiero modificar lo que hice, las polilínea pueden ser editadas tocándolas directamente con el cursor.

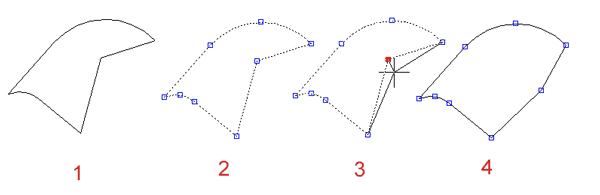

Al tocarlas se prenden unos nodos, cuadritos azules; si volvemos a tocar en uno de esos puntos se ponen rojos, podemos arrastrarlos hasta una nueva posición. (ver Figura 5).

Figura 5.

4. Convertir una polilínea en Líneas

Si dibujamos una polilínea y por algún motivo queremos separarla en las entidades que la componen, usamos el comando explode (ver comando Explode). Después de cargar este último comando, directamente tocamos la polilínea.

5. Convertir un grupo de Líneas en una Polilínea

Si dibujamos una figura con líneas y queremos convertirla en una sola entidad, tenemos dos comandos: Pedit, Boundary.
Boundary es el más fácil y directo, y tiene una pantalla asociada, pero solo podemos usarlo cuando tenemos figuras cerradas. Si la figura está abierta usamos Pedit.

PEDIT
Para cargar el comando:

Ventana de comandos: Teclear pedit - Enter. Menú de pantalla: MODIFY2 - PEDIT.

Command: pedit Select polyline: Close/Join/Width/Edith vertex/Fit/Spline/Decurve/Ltype gen/Undo/eXit <x>:

En la ventana de comandos aparecen las opciones (ver Figura 6)

Figura 6.

Nos pide que seleccionemos una polilínea. Como sólo tenemos líneas, tocamos una de las que formarán la futura polilínea.
De las opciones que ofrece (ver Figura 6), elegimos Join (J - Enter).
A continuación seleccionamos todas las entidades que formarán la poli.
Para salir x - Enter.

BOUNDARY

Desde la barra de menús: Draw - Boundary Ventana de comandos: teclear Boundary - Enter. Menú de pantalla: DRAW-BOUNDARY. Atajo de teclado: bo - Enter.

Aparece la pantalla correspondiente (ver Figura 7).

Figura 7.

Este comando tiene dos aplicaciones.

A) Crear una polilínea con un grupo de líneas, que forman una figura cerrada (¡ojo!).

Picar en "Pick Points<", después tocamos dentro del área que encierran las líneas, y automáticamente crea una polilínea superpuesta a las líneas originales.

B) Crear una polilínea de un área definida por varias figuras que se interceptan.

Repetimos los pasos como en el caso anterior, pero tocamos sólo en el área que nos interesa. (Ver Figura 8).

Figura 8.
